南通醋酸纖維有限公司污泥干化項目
2024-8-1 21:28:05(1660)次瀏覽
南纖公司成立于1987年3月,由中國煙草總公司與美國塞拉尼斯公司合資經營,是集化工、化纖、熱電為一體的大型工業企業。是國內成立早、規模大、技術強的提供醋酸纖維產品研究制造與服務的中美合資企業。經過一至五期工程建設,發展成為總投資7.59億美元,占地面積1190畝,擁有員工900名的現代化、國際化的大型工業企業。主產品二醋酸纖維素絲束( 簡稱絲束)和二醋酸纖維素片(簡稱醋片)填補了中國醋纖工業的兩項空白,企業單廠規模位居亞洲第一、世界第二。
污水處理工藝流程:
南纖公司廢水處理裝置所處理的醋酸纖維廢水主要包括(1) 醋片廢水(來自醋片生產過程)
(2) 絲束廢水(絲束生產過程)
(3) 化水廢水(來自除鹽水生產過程)
(3) 生活廢水(來自全公司生活廢水)
(4) 循環水排污水(來自循環水系統)
(5) 脫硫廢水。
廢水90%的CODCr負荷來自于醋片廢水。
廢水處理的主要工藝流程如下:
污泥簡介:
南纖污泥成分主要為未發酵生化污泥,及少量PAC調理化學污泥,混合后經兩臺Alfalaval離心機脫水后含水率在85%左右。污泥顏色為黑色,由于污水中硫酸根離子濃度高,因此污泥有著刺鼻的硫化氫味道。原污泥脫水后直接運送到觀音山電廠焚燒,由于價格,及總量控制的原因,現系統增加了一套EKOSEP 污泥干化系統,將污泥直接干化到含水率10%以下,然后送入自備電廠焚燒。
污泥干化設計原則
A、本著減量的原則,將污泥盡可能烘干減量,節省外運處理費用
B、由于污泥的絕干熱值達到3500-4000大卡/公斤,本著資源化和便利化的原則,烘干后的污泥要做到無粉塵、無異味,以利于后續處置的便利及工藝融合性。如電廠混燒措施等。
C、由于污泥的臭味非常濃,在設計干化工藝時要避免氣、液、固、噪音等的二次污染,即環境的友好性。
D、由于南纖人員編制非常精簡,整個污水處理一班只有5人,因此系統的自動化程度要做到無人值守,設備、儀表的可靠性必須非常高。

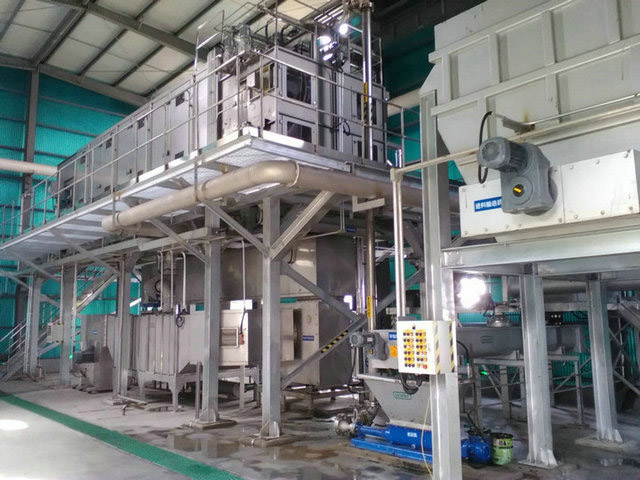

污泥干化設計方案:
A、干化工藝采用帶式污泥干化,可以將污泥干化到含水率10%以下,最終產品為3-5mm的顆粒狀,無粉塵。
B、采用壓力4bar,140°的低溫蒸汽作為熱源。采用廠區30°循環冷卻水作為冷卻水,回水40°。
C、為了解決臭氣的問題,采取了四個措施:

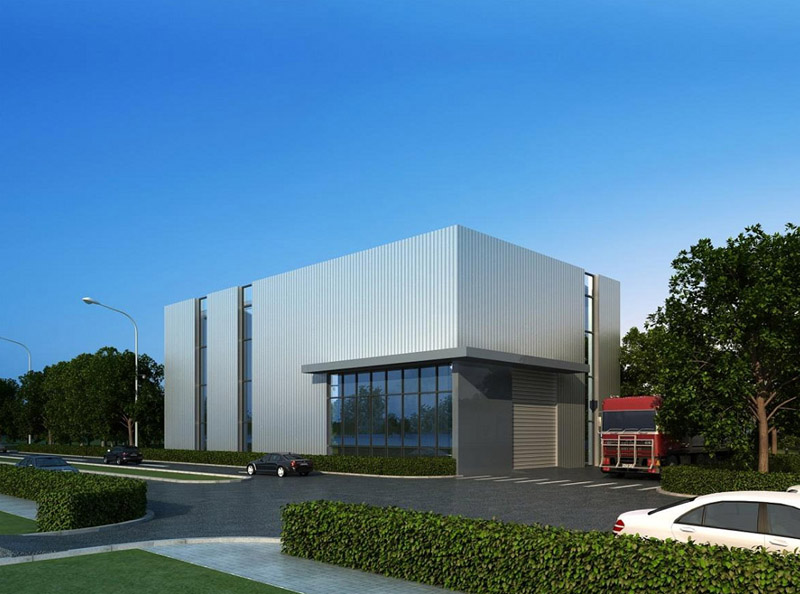

* 設置了一個獨立干化車間,全密封設計,強排風,每6分鐘車間換一次氣,所換氣體進入生物過濾器處理。
* 干化機采用全封閉結構,內部負壓,所抽取氣體進入生物過濾器處理。
* 車間內外配置植物液噴淋除臭系統,如果出現臭氣意外泄露,可以緊急啟動,保證污染不外泄。
* 從進泥到出泥,污泥均為密閉管路或設備內部儲存、輸送,不與外界接觸。干污泥產品采用封閉料倉儲存,定期用自卸車裝載到電廠處理。
D、所有與污泥或氣體接觸的設備及管材均采用304不銹鋼。
E、污泥干化冷凝水采用地下收集池收集,泵送到前段調節池。
F、自控系統采用西門子S7-300PLC,觸摸屏人機界面,上位機設 置在污水中控室,人機界面實時顯示系統運行狀態。操作人員中控室值班,定期巡檢。遠期安裝電視監控裝置。

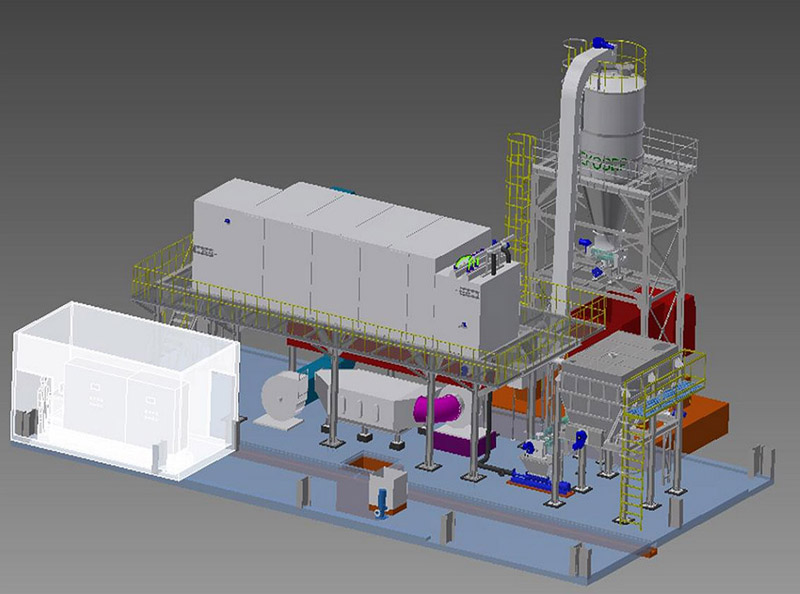

項目平面布置圖
項目平面布置圖

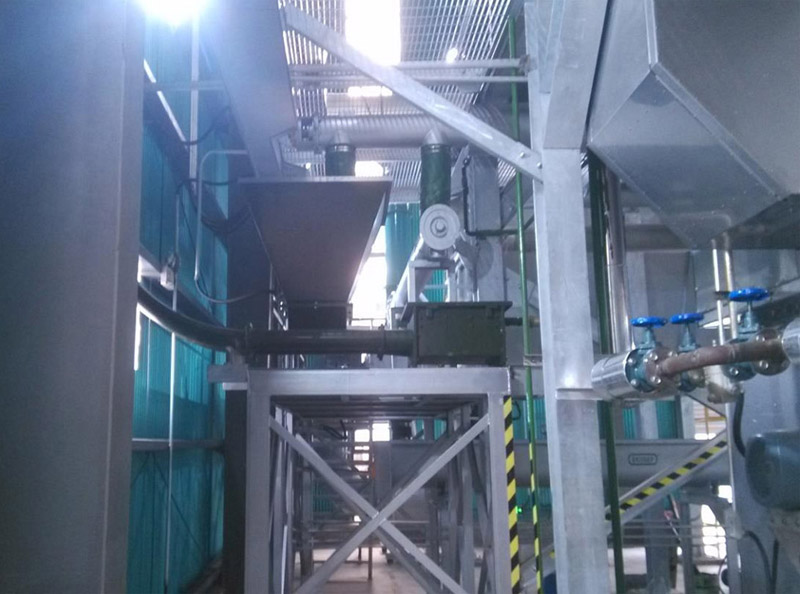

1、污泥面條機

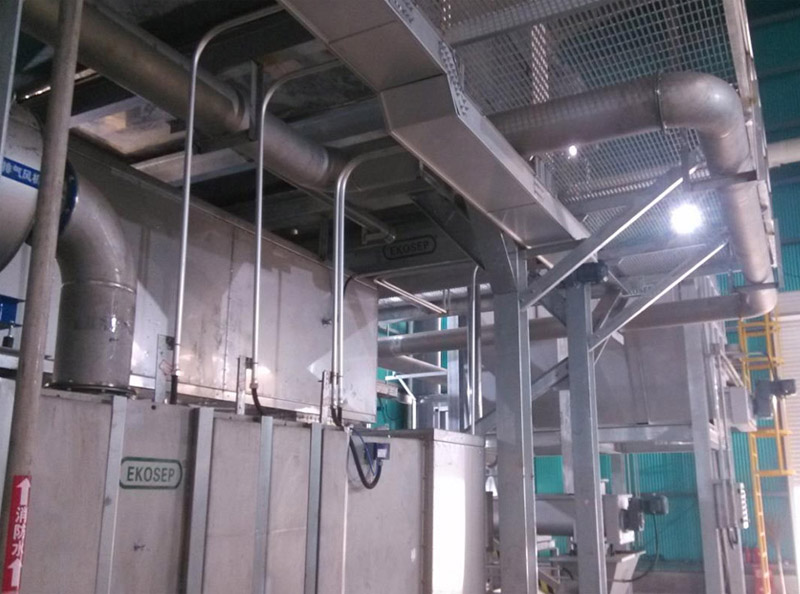

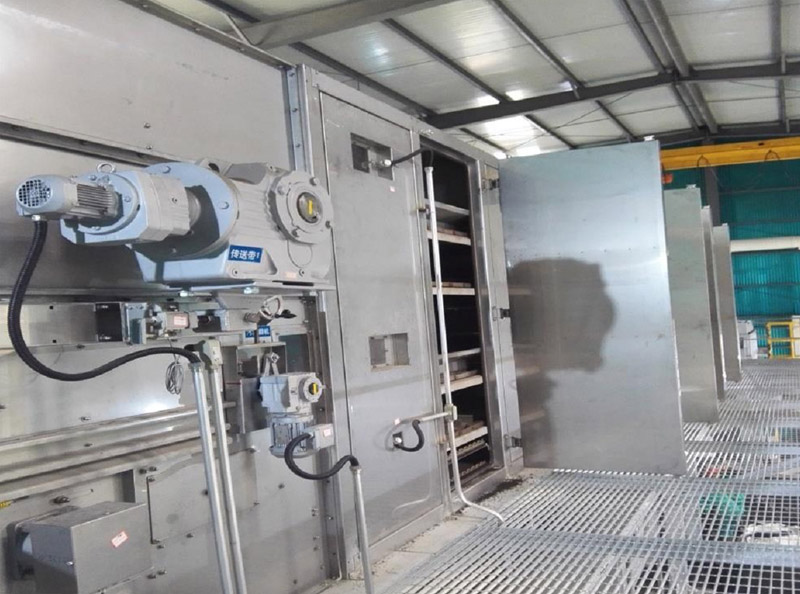

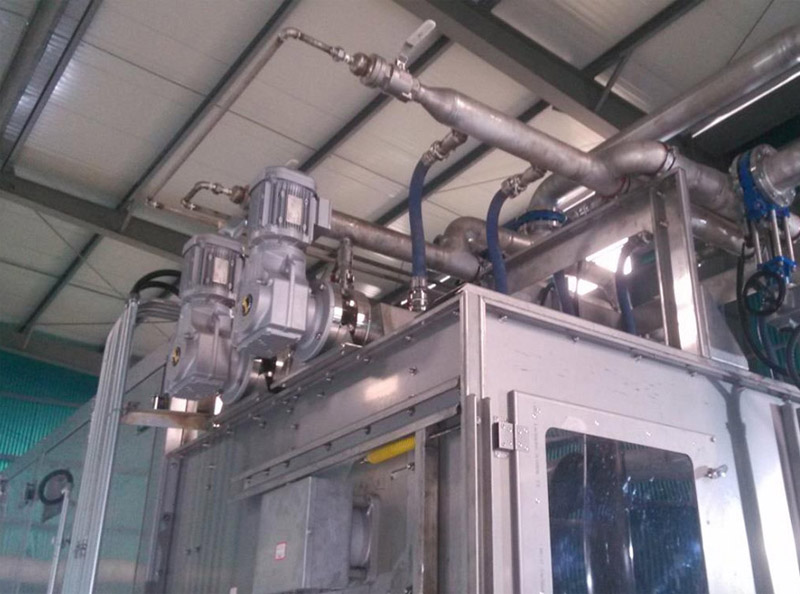

2、污泥干化機

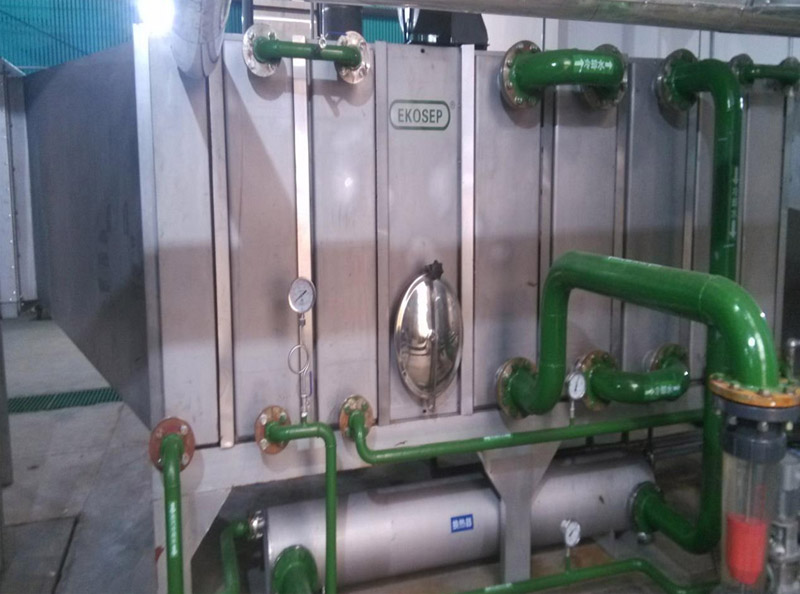

3、冷卻器+冷凝器+熱回收換熱器
4、干泥出料管鏈輸送機
5、循環氣體管路

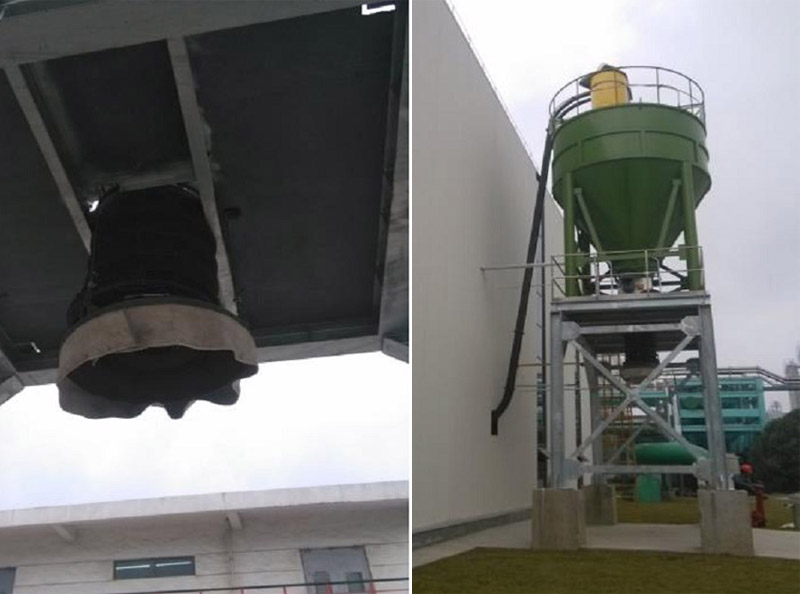

6、干污泥料倉

7、廢氣處理
